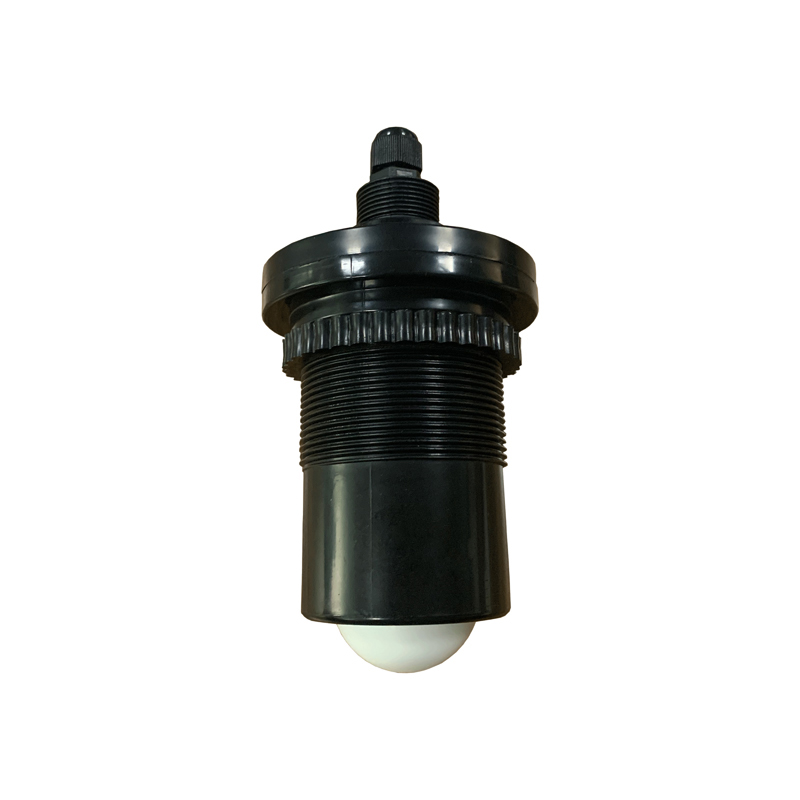

分体式雷达液位计——JJY-YLD8S

分体式雷达液位计采用80G高频芯片,支持固态、液体等不同工况环境的测距。
选择配置透镜天线,可适应不同的环境。
应用于水利工程,污水处理厂,石油化工厂。

产品介绍

 产品概述:

80G雷达液位计为液位仪器仪表,其性能符合国家标准DB50/T 826-2017液位计通用技术要求标准,核心部件采用了全密封IP68防水设计,RS_485通讯方式采集液位。

产品最大量程可以达到40m,盲区最小6CM以内。由于它工作频率更高、带宽更大、测量精度更高,产品提供支架的固定方式。



构造特点:

基于自研CMOS毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区,5GHz工作带宽,使产品拥有更高的测量分辨率与测量精度。

最窄3°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷,一体化平板天线设计,大气简约。



使用示意图:



检测原理:

雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。



技术指标:

测量频率

80GHz

通讯接口

RS_485

采集频率

200ms/可配置

工作电流

30mA

距离测量精度

±2mm

通讯协议

modbus

量程范围

3m

盲区范围

6cm

10m

9cm

20m

20cm

40m

40cm

产品尺寸

138*82*39

工作温度

-20~70℃

天线波束宽度

±3°

防水等级

IP66

供电电压

9~24V

工作湿度

0~95%
