太阳能无线压力式液位计——JJY-YYB4

产品概述：

太阳能无线压力式液位计核心部件采用全密封IP68防水设计，4-20MA全密封；符合国家标准DB50/T 826-2017液位计通用技术要求标准；潜入式液位测量仪器采集到水位后，直接通过4G网络上传云平台以及小程序；供电采用太阳能充电技术，不受安装环境影响；产品可达到20m的大量程，无光照情况下，可待机工作30天以上。

构造特点：

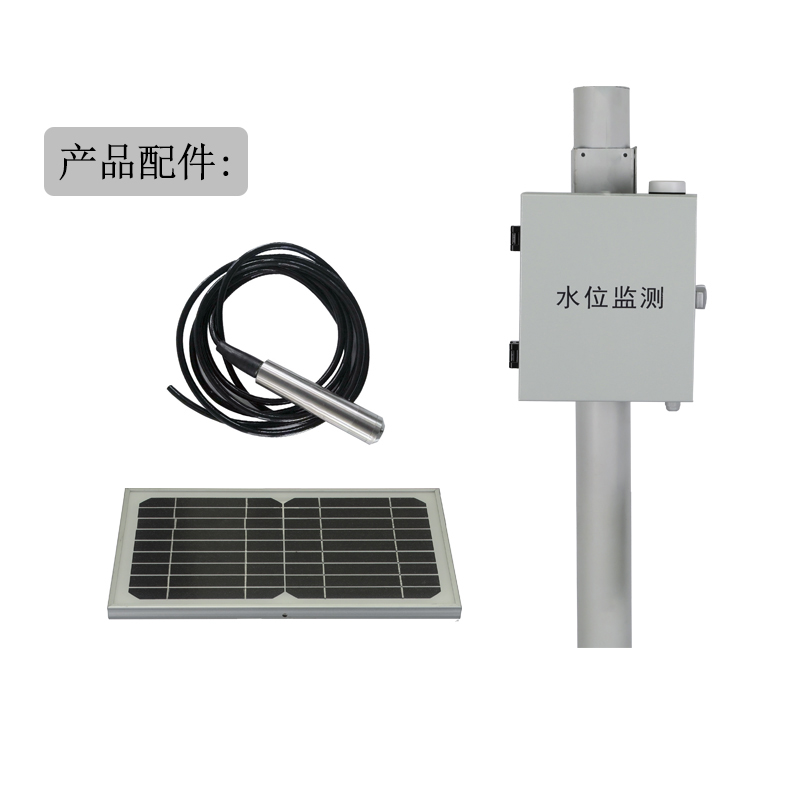

本仪器由主机控制器，太阳能板，液位传感器等组成。其中，主机控制器有一个PG7防水接头，直接外接液位传感器。与其它液位计不同，本仪器的主机高度集成了RTU数据上传模块，太阳能控制器模块，高性能锂电池模块，霍尔自动唤醒开关模块，本仪器出厂时内部模块装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。

本仪器内置霍尔自动唤醒开关模块，厂家在生产调试完成后，打包发货时，会把设备调入睡眠模式，单片机进入深度休眠，此时设备的工作电流只有6个UA，待机时间可长达半年，适合长期物流运输，或者仓库存放。在启用设备时，配有一块圆形磁铁，接触外壳标识位，就可以唤醒深度休眠主机，此时，再用微信小程序配置有关参数。

使用示意图：

检测原理：

变送器：利用压阻效应，实现压力与感芯片之间灌充的硅油，把压力传递到敏感芯片, 敏感芯片通过导线与变送器专用放大电路连, 根据敏感芯片上的惠斯登电桥输出的电信号与作用压力的良好线性关系, 实现对压力的准确测量。

液位传感器：对液位测量的基本原理，就是把与液体深度成正比的液体静压力，通过变送器转换成电流（或电压）信号输出，从而建立起输出电信号与液体深度的线性对应关系，实现对液位（即液体深度）的测量。

传感器：检测到液位深度后，通过4-20MA二线的通讯方式，把数据传送给主机控制器，主机控制器通过4G联网模块，把数据推送到物联网云平台，从而实时数据监测。

参数表：
